技术参数:
电机特性 | 峰值电流 | 15.4A |
额定电流 | 9A | |
连续力矩 | 8.1N.m | |
峰值力矩 | 54.5N.m | |
反馈分辨率 | 0.03角秒 | |
定位精度 | ±1角秒 | |
额定转速 | 60rpm | |
最大转速 | 300rpm | |
最大载荷(静态) | 径向 | 5000N |
轴向 | 10000N | |
轴承刚度 | 径向 | 1000N/um |
轴向 | 3000N/um | |
质量 | 90Kg | |
转动惯量 | 0.05kg.m2 | |
同步运动误差 | 径向 | 300nm |
轴向 | 300nm | |
润滑油号 | 5# | |
供油压力 | 4Mpa | |
供油流量 | 5L/min |
产品特点:
高精度的液体轴承

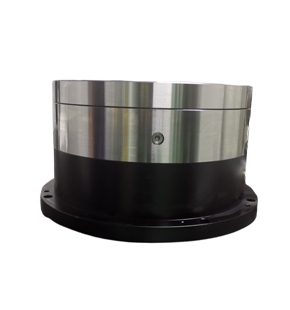

RT300采用了液体静压轴承技术,可获得高精度的轴承回转精度,轴向回转精度低于300nm,轴向负载可达1000kg。
高重复定位精度
RT300转台采用高分率圆光栅作为反馈元件,分辨率可达0.03arcsec;基于高分辨率的反馈精度、高回转精度气浮技术、以及优异的控制算法,可实现±1角秒的回转定位精度,低于1角秒的重复回转精度。
高性能电控系统
RT300转台使用了高性能力矩电机,额定扭矩可达21N.m,具有极低的齿槽效应;采用直接驱动方式,取消了传动机构,极大的提高了传动效率;通过优化的控制算法,可达到0.1 arcsec左右的控制跟随误差;
高稳定货期
完全自主的设计,自有的超精密加工技术,以及完全可控的生产装配能力、检测能力,保证了RT300具有稳定的交货期。
