技术参数:
电机特性 | 峰值电流 | 43.5A |
额定电流 | 10.6A | |
连续力矩 | 12.7N·m | |
峰值力矩 | 41.2N·m | |
反馈分辨率 | < 0.05arc sec | |
定位精度 | ±2arc sec | |
额定转速 | 3000rpm | |
最大转速 | 5000rpm | |
最大载荷(静态) | 径向 | 1000N |
轴向 | 2000N | |
轴承刚度(静态) | 径向 | 500N/µm |
轴向 | 1000N/µm | |
质量 | 39Kg | |
转动惯量 | 0.03kg.m2 | |
误差运动值(同步) | 径向 | < 500nm |
轴向 | < 200nm | |
润滑油号 | 5# | |
供油压力 | 4Mpa | |
供油流量 | 20L/min |
产品特点:

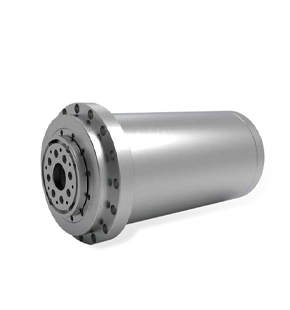

HS-90主轴采用了液体静压轴承技术,高精度控制技术,可提供优异的角度定位和稳定回转速度。HS-90主轴主要面向超精密磨床、车床等设备。
·高精度的液体轴承
HS-90主轴采用了液体静压轴承技术,并采用中间止推的布置方案,可获得高精度的轴承回转精度,轴向误差运动值低于200nm,轴向负载可达2000N。
·高性能电控系统
HS-90主轴使用了高性能力矩电机,具有极低的齿槽效应,额定扭矩可达12.7N.m;采用直接驱动方式,取消了传动机构,极大的提高了传动效率;并采用高分辨率的圆光栅作为反馈元件,分辨率可达0.05arc。
·高定位精度(可选)
HS-90主轴基于高分辨率的反馈精度、液体静压轴承技术、以及优异的控制算法,可实现±2arc sec的回转定位精度,低于2arc sec的重复回转精度。

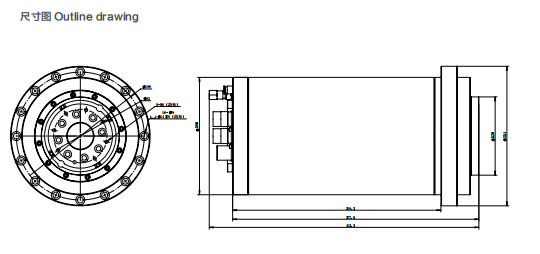

尺寸图:
