技术参数：
型号 | ARS5000-V | |
电机参数 | Apk（峰值电流） | 2.25A |
Arms（均值电流） | 1.6A | |
反馈（Feedback） | 非接触式编码器 | |
精度（ Resolution） | 1024-65536线/转 可选 | |
额定转速（Rated speed） | 5000rpm | |
最大负载（Maximum load） | Radial（径向） | 500N |
Axial（轴向） | 700N | |
转动惯量（Inertia） | 0.001kg.m2 | |
同步误差运动（Synchronous Error Motion） | Radial（径向） | <200nm |
Axial（轴向） | <200nm | |
异步误差运动（Asynchronous Error Motion） | Radial（径向） | <100nm |
Axial（轴向） | <100nm | |
平衡等级（Balance Grade） | ISO 1940 G0.4 | |
轴承刚度（Bearing Rigidity） | Radial（径向） | 50N/um |
Axial（轴向） | 80N/um | |
质量（Mass） | 9Kg | |
工作压力（Operating Pressure） | 0.7 Mpa | |
耗气量（ Air Consumption） | <30 L/min | |
配置陶瓷吸盘尺寸 | 6寸/8寸 | |
材质（ Material） | 轴（Shaft） | 钢（Steel） |
外壳（Housing） | 铝（Aluminum） | |
注：
1.精度检测转速为3000rpm
2.检测标准为GBT+17421.7-2016（ISO230-7-2006）以及GB/T17421.22000
3.检测仪器为Lion主轴分析仪以及雷尼绍自准直仪
4.环境温度为20°±0.5°C
产品特点：
•高精度的气浮轴承
ARS5000-V采用了空气静压轴承技术，可获得高精度的轴承回转精度，径向及轴向回转精度均低于200nm。
•可配置真空吸盘
ARS5000-V采用了独特的真空气路设计，无需使用使用旋转接头即可为真空吸盘提供负压，不影响轴承的回转精度；
可提供真空吸盘集成服务，目前可提供6寸、8寸的各类（陶瓷、铝合金）真空吸盘，自有的加工能力，吸盘平面度可达2um以下；并可对吸盘提供动平衡矫正，动平衡精度优于ISO 1940 G0.4。
•高性能电控系统
ARS5000-V选用了高性能无框力矩电机，极大的降低了齿槽效应；最大转速可达5000rpm，峰值扭矩8N.m,连续扭矩2.3N.m；
搭配非接触式编码器，1024-65536线/转 可选；
采用高性能驱动器，可支持etherCat等多种通信协议；
•高稳定货期
完全自主的设计，自有的超精密加工技术，以及完全可控的生产装配能力、检测能力，保证了ARS5000-V具有稳定的交货期。

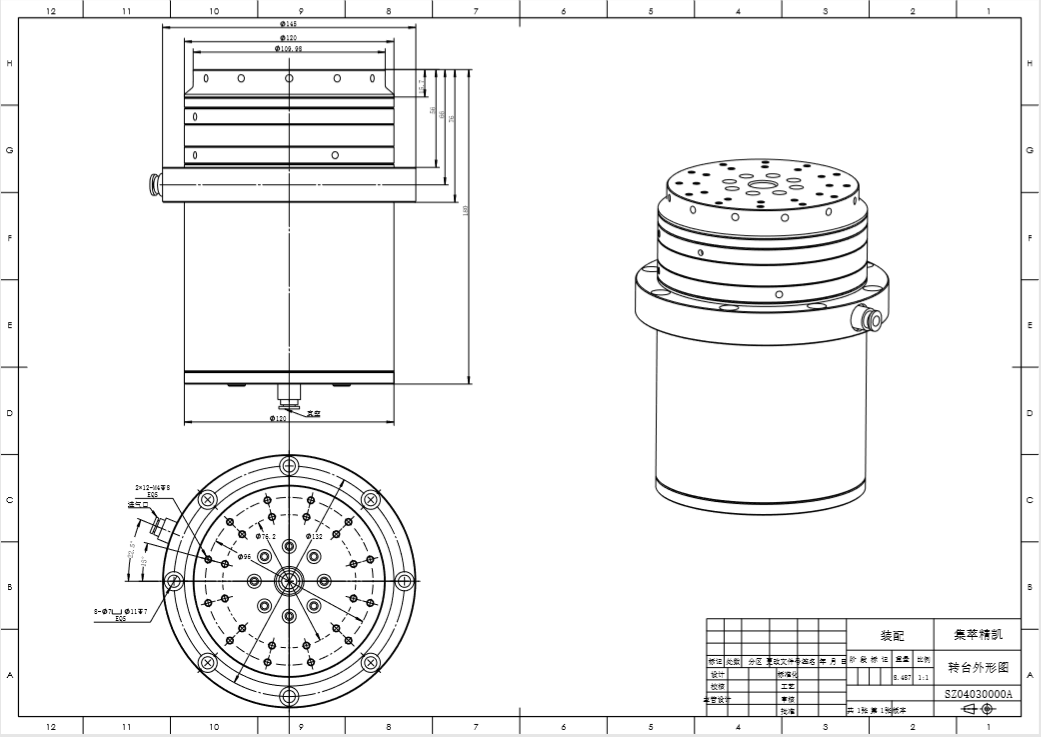

尺寸图
